【SKA型水環式真空泵】產品：

【SKA型水環式真空泵】產品簡介：

SKA型水環式真空泵（簡稱：SKA真空泵），適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接汽蝕保護管以對泵進行保護，如配大氣噴射器（見附件表）吸氣壓力可達10mbar，噴射器可直接裝在真空泵上。作為壓縮機用時，其壓力最大至0.26mbar（絕壓）。
SKA型水環真空泵為整體結構—機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。

【SKA型水環式真空泵】工作原理：

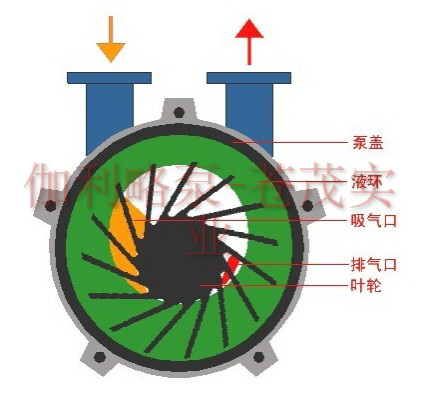

SKA型水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，SKA型水環式真空泵水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，SKA型水環式真空泵就連續不斷地抽吸或壓送氣體。
SKA型水環式真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SKA型水環式真空泵排出的氣體不再利用時，在SKA型水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。

圖1 水環真空泵及壓縮機工作原理圖?

當SKA型水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入SKA型水環式真空泵內。壓縮氣體時，工作水極易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求?

【SKA型水環式真空泵】結構及特點：?

? △ 機泵同軸式直聯設計，節省空間，易于安裝。
? △ 采用機械密封作為標準配置，消除了泄露，維護簡便。
? △ 運行平穩，噪音可低至62分貝
? △ 統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用
? △ 獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率最佳。?

【SKA型水環式真空泵】使用范圍：?

SKA型水環式真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。?

【SKA型水環式真空泵】性能參數：?

曲線編號	型號	最大氣量(m³/min)	極限真空(MPa)	電機功率 (kw)	泵轉速(R.P.m)	工作液流量(L/min)	噪音 (A)	重量 (kg)
60V	SKA₂0.60	0.45	0.097	0.81	2880	2	62	37
61V	SKA₂0.61	0.86	0.097	1.45	2880	2	65	41
70V	SKA₂0.70	1.33	0.097	2.35	2850	2.5	66	66
71V	SKA₂0.71	1.83	0.097	3.85	2860	4.2	72	85
110V	SKA₅110	2.75	0.097	4	1450	6.7	63	120
111V	SKA₅111	3.83	0.097	5.5	1450	8.3	68	150
121V	SKA₅121	4.66	0.097	7.5	1450	10	69	210
131V	SKA₅131	6.66	0.097	11	1430	15	73	280
161V	SKA₅161	8.33	0.097	15	970	20	74	390
110V	SKA₆110	2.75	0.097	4	1450	6.7	63	?
111V	SKA₆111	3.83	0.097	5.5	1450	8.3	68	?
121V	SKA₆121	4.66	0.097	7.5	1450	10	69	?
131V	SKA₆131	6.66	0.097	11	1430	15	73	?
161V	SKA₆161	8.33	0.097	15	970	20	74	?

注：1、表中所列數據在下列技術條件下測出：
??? ① 大氣壓力101325Pa（1013mbar）
??? ② 進水溫度15℃
??? ③ 吸入空氣溫度20℃
??? ④ 空氣相對濕度70%
?? 2、性能允許偏差±10%?

【SKA型水環式真空泵】性能曲線圖：?

【SKA型水環式真空泵】選型示例?

??? ①設計點參數：
??? 吸氣量V=100m3／h
??? 吸氣壓力P1=40mbara
??? ②其余參數同標準狀態(見注)
??? 選擇與設計點①最接近的一條曲線
??? ③本例中為71V
??? 根據曲線編號查出相應的產品型號
??? (即定貨號，但僅限于標準型)如本例中可從71V查得泵型為SKA2071-ONC06-IP
??? 注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度過15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10％。圖中左側為配用大氣噴射器的性能曲線。?

【SKA型水環式真空泵】安裝尺寸圖：?

SKA2外形尺寸圖（單位：mm）：?

型號	曲線編號	A	B	B1	E	H1	H2	H3	H4	H6	M	P2	P3
SKA2-060	60V	455	186	140	100	90	118	126	195	37.5	244	250	180
SKA2-061	61V	476	186	140	100	90	118	195	195	37.5	263	250	180
SKA2-070	70V	545	223	160	140	222	100	128	222	33	280	270	203
SKA2-071	71V	566	223	234	190	140	112	140	234	45	309	300	225

型號	曲線編號	R	S2	W1	W2	W3	d	N3．0	N4.2	N8.7
SKA2-060	60V	217	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
SKA2-061	61V	236	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
SKA2-070	70V	252	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”
SKA2-071	71V	278	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”

SKA5外形尺寸圖（單位：mm）：?

型號	曲線編號	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5	H6	H7	K	L
SKA5110-OKC	101V	637	325	255	190	41	26	140	156	202	361	328	38	57	342	130
SKA5111-0KC	111V	672	325	265	216	38	26	150	166	212	371	363	48	68	348	130
SKA5121-OKC	121V	771	347	265	216	36	26	150	167	217	385	363	39	60	430	147
SKA5131-OKC	131V	852	377	300	254	35	30	175	194	249	427	435	53	76	477.5	147
SKA5161-0KC	161V	1044	479	370	389	52	30	210	225	303	521	485	51	80	570	201

型號	曲線編號	F	N	S1	S92	T	d1	d2	d3	d4	d5
SKA5110-0KC…	101V	464	92	φ12X23	φ12	340	19	160	123	97	52
SKA5111-OKC…	111V	500	92	φ12X23	φ12	340	19	160	123	97	52
SKA5121-0KC…	121V	584	97	φ12X23	φ12	382	19	182	142	113	66.5
SKA5131-OKC…	131V	658,5	103	φ12X23	φ14	382	19	182	142	113	66.5
SKA5161-OKC…	161V	808	138	φ15×27	φ14	450	22	200	156	130	80

型號	曲線編號	W1	W2	W3	"d(N1.0,N2.0)"	N3．0	N4.2	N8.7
SKA5110-OKC…	101V	180	52	27	"DN50/2”	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5111-OKC…	111V	180	52	27	"DN50/2”	G3/4"(絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5121-OKC…	121V	200	57	29	"DN65/21/2”	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5131-OKC…	131V	200	62.5	32	"DN65/21/2”	G3/4" (絲長24)	G3/8"(絲長25)	G3/8" (絲長11)
SKA5161-OKC…	161V	250	81	41	"DN80/3"	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)

【SKA型水環式真空泵】設備安裝：?

1、水環真空泵的安裝：
水環真空泵和壓縮機在安裝時，安裝面必須水平，并通過底角的孔用螺栓安裝牢固。為防止在安裝時焊渣進入真空泵，在安裝時，應在吸氣管上安裝上過濾網。
2、水環真空泵氣水分離器的安裝
水環真空泵氣水分離器可直接安裝在水環真空泵的排氣口上，并用螺栓固定牢固。氣水分離器有一管路與泵相連，由此供給水環真空泵工作需水量，其余工作水由供水管供給，供水量大小由管路上的閥門調節。
水環真空泵或壓縮機的進氣管上應裝有逆止閥，以便在停車時，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。?

【SKA型水環式真空泵】啟動與停車：?

1、水環真空泵啟動
水環真空泵長期停車的泵在開動以前，必須用手轉動數圈，以證實水環真空泵內沒有卡住或其它損壞現象。
水環真空泵啟動按以下順序進行（參見圖5）
（1）打開排氣管閥門。
（2）啟動電動機（應注意電機的正反轉）
（3）迅速打開圖5供水管2。逐漸增加供水量，至供水量符合規定要求為止，（應注意不要干運行真空泵）。
2、水環真空泵停車
水環真空泵停車按以下順序：
（1）（如進氣管有閥門）關閉進氣管上的閥門。
（2）關閉供水管2，并迅速關停真空泵。
（3）停車后應將泵腔內的水放掉，以免再次啟動時，會造成葉片與泵軸斷裂。?

【SKA型水環式真空泵】維護：?

1、SKA型型水環式真空泵為避免磨損葉輪、泵體或卡住葉輪，隨氣體和工作液進入泵腔的灰塵顆粒，可通過SKA型水環式真空泵泵底部的沖洗口沖洗掉。
2、如果用硬水作工作液，須經軟化，或在一定周期內用溶液清洗泵。
3、SKA型水環式真空泵電動機常工作的軸承比周圍溫度高15℃～20℃，最高不允許超過55℃～60℃，正常工作的軸承每年應裝油1-2次，每年至少清洗軸承一次，并將潤滑油全部更換。
4、SKA型水環式真空泵采用的機械密封，出現泄漏現象，應檢查機械密封的動、靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需更換新零件。?

【SKA型水環式真空泵】故障原因及排除方法：?

SKA型水環式真空泵故障現象	SKA型水環式真空泵可能原因	SKA型水環式真空泵排除方法
SKA型真空泵電機不起動；無聲音	兩根電源線斷裂	檢查接線
電機不起動；有嗡嗡聲	一根接線斷，電機轉子堵轉葉輪故障電機軸承故障	必要時排空清潔泵，修正葉輪間隙換葉輪換軸承
電機開動時，電流斷路器跳閘	繞組短路電機過載排氣壓力過高工作液過多	檢查電機繞組降低工作液流量降低排氣壓力減少工作液
消耗功率過高	產生沉淀	清潔、除掉沉淀
SKA型真空泵不產生真空	無工作液系統泄漏嚴重旋轉方向錯	檢查工作液修復泄漏處更換兩根導線改變旋轉方向
SKA型真空泵真空度太低	泵太小工作液流量太小工作液溫度過高（<15℃）磨蝕系統輕度泄漏密封泄漏	用大一點的泵加大工作液流量冷卻工作液，加大流量更換零件修復泄漏處檢查密封
SKA型真空泵尖銳噪聲	產生氣蝕工作液流量過高	聯接氣體蝕保護件檢查工作液，降低流量
SKA型真空泵泄漏	密封墊壞	檢查所有密封面
